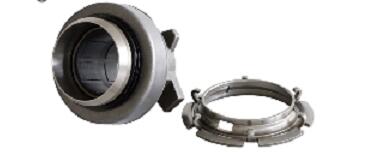

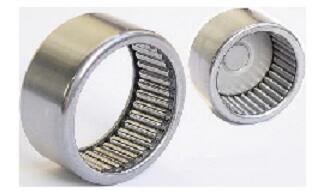

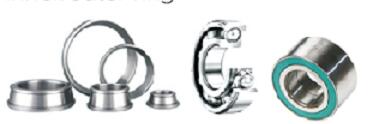

| 检测对象 | 球轴承、轮毂轴承、圆锥轴承内外套圈内外径 | 离合器分离轴承内外圈内外沟径 | 圆锥滚子轴承外圈外径、滚道分选机 | 滚针轴承衬套分选机 | 滚针轴承套圈检测机 |
|
|
|
|
|
|
| 设备样式 |
|
|
|
|
|

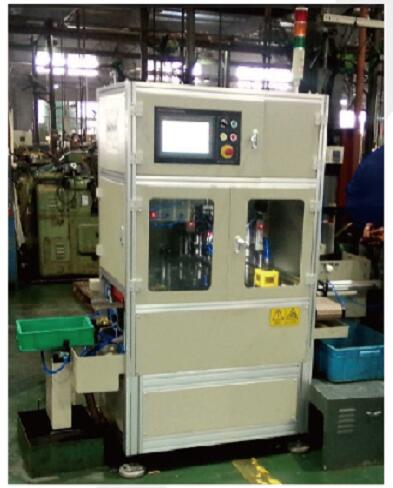

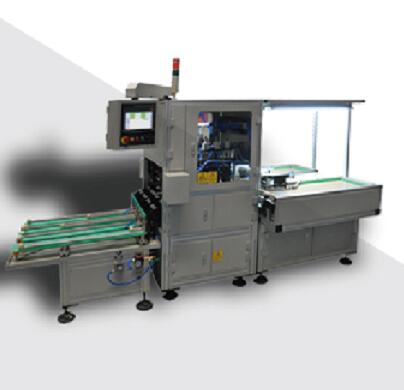

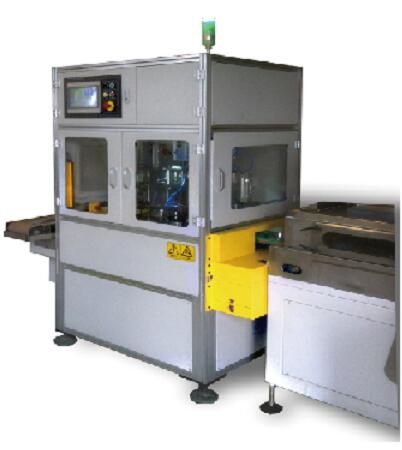

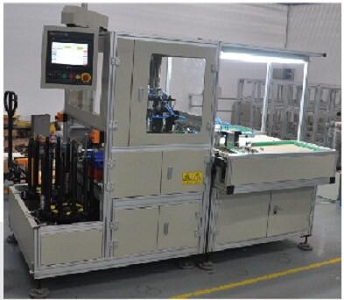

| 设备名称 | 中小型轴承内径/外径分选机 | 汽车离合器分离轴承内外圈沟径分选机 | 中型圆锥滚子轴承外圈外径外滚道分选机 | 滚针轴承套圈多参数分选机 | 滚针轴承衬套多参数分选机 |
| 设备型号 | AMdD 100 | AMDedi90 | AMDDe200-GGB | AMdD80 | AMdDH60 |
| 设备用途 | 替代人工，用于轴承装前检或零件终检 | ||||
| 测量范围 | 被测对象外轮廊φ30mm-φ 100mm | 被测对象外轮廓φ20mm- φ70mm | 被测对象外轮廓φ90mm- φ200mm | 被测对象外轮廓φ40mm- φ80mm | 被测对象外轮廓φ20mm- φ60mm |
| 测量参数 |
内圈内径平均尺寸偏差、锥度; 外圈外径平均尺寸偏差、锥度 |
内圈沟底单一-尺寸偏差; 外圈沟底单一尺寸偏差 |
外圈外径平均尺寸偏差、 椭圆度、锥度; 外滚道单- - 尺寸偏差、角度 |
外径单一-截面尺寸偏差; 内径两个截面尺寸偏差、锥度、椭圆度 |
外径两个截面平均尺寸偏差、锥度; 内径两个截而平均尺寸偏差，锥度; 衬套总高度和滚道高度单点尺寸偏差 |
| 测量原理 | 比较测量 | ||||
| 测量方式 | 气测量 | 气测量+电测量 | 电测量 | 气测量 | 气测量+电测量 |
| 测量精度 | 0.5μm | 1μm | 1.5μm | 2μm | 内外径1 μm、高度5μm |
| 工作节拍 | 5S/2件 | 7S/2件 | 10S/件 (测量椭圆度) | 12S/2件 | 10S/件 |
| 自校准 | 按设定时间或循环周期零位自校准 | ||||
| SPC功能 |
依据SPC过程控制理论对测量数据进行分析并提供XbarR控制图及Cp、Cpk、Pp、Ppk、Cmk等-系列过程控制参数， 对总数、合格品数、返修品数、废品数等进行计数。 |
||||
| 设备性能概述 |
①效率高、自动、可靠分选; ②完全独立双通道，30分钟换型。 |
①效率高、自动、可靠分选; ②完全独立双通道，30分钟换型。 |
①效率高、自动、可靠分选; ②30分钟换型。 |
①效率高、自动、可靠分选; ②完全独立双通道，30分钟换型。 |
①效率高、自动、可靠分选; ②30分钟换型。 |
