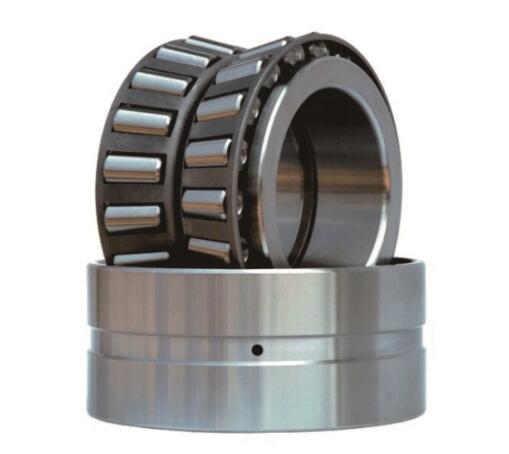

| 检测对象 | 铁路轴承 | |
|
||
| 设备样式 |
|
|

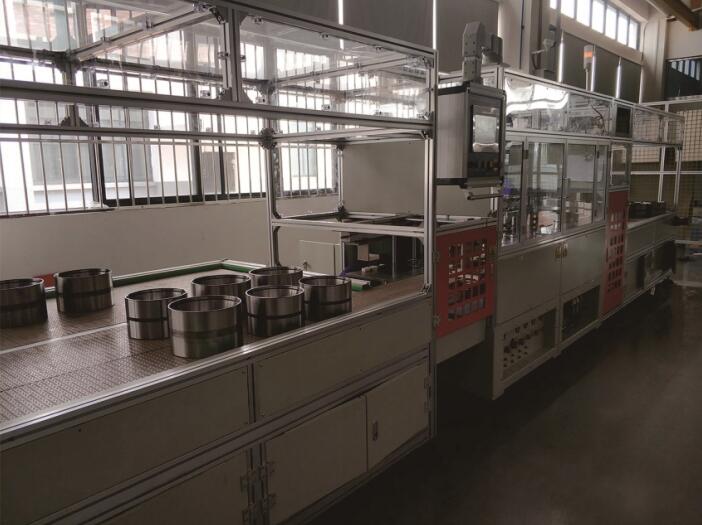

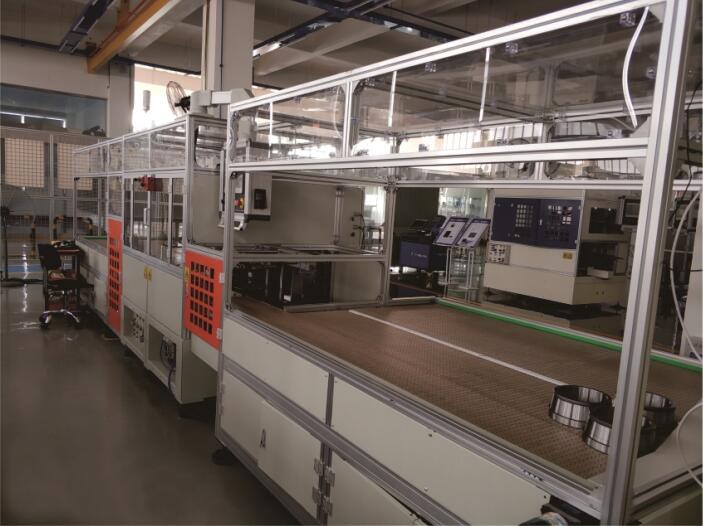

| 设备名称 | 铁路轴承外圈检测机 | 铁路轴承内圈检测机 |
| 设备型号 | AM-OR302 | AM-IR250 |
| 测量范围 |
外圈外径:Φ195mm-Φ302mm; 宽度:143- 197mm,重量≤26kg; 滚道两个测量位置单边跨距L≤18.115mm;小径d≥162.94mm; 挡边于小径之间距L1≤25.119mm. |
内圈内径:Φ120mm-Φ165mm 内圈外径:Φ170mm-Φ220mm 宽度:60- 100mm,重量< 10kg; 滚道两个测量位置单边跨距L< 8mm; |
| 测量参数 |
1.外圈宽度尺寸，,外圈平行差; 2.外圈滚道尺寸，外圈滚道椭圆度，外圈滚道角度，外圈滚道垂直差;外圈上下滚道同轴度,外圈滚道壁厚差; 3.外圈外径平均尺寸,外径椭圆度外径锥度,外径垂直差; 4.牙口平均内径尺寸，外圈牙口椭圆度，牙口壁厚差; 5.外圈温度; 6.数字码读取。 |
1.内圈宽度尺寸，,内圈平行差; 2.内圈滚道尺寸，内圈滚道椭圆度，外圈滚道角度，内圈滚道垂直差;内圈滚道壁厚差; 3.内圈挡边宽度尺寸;内圈挡边角度;内圈挡边平行差; 4.内圈内径平均尺寸,内径椭圆度,内径锥度，内径垂直差; 5.内圈大挡边外径，内圈大挡边外径椭圆度，挡边壁厚差; 6.内圈温度; 7.二维码读取。 |
| 测量原理 | 比较测量原理 | |
| 测量方式 | 电测量 | |
| 测量精度 | 1-2 μm | |
| 工作节拍 | ≤60s | ≤45s |
| 自校准 | 按设定时间或循环周期进行零位自我校准修正 | |
| 分选 | 尺寸不合格的工件被剔除到NG料仓，合格品出料到下道工序。 | |
| 技术特点 | ●高可靠性、替代人工、高性价比 | |
